MEMS晶圆级电镀

MEMS晶圆级电镀是一种在微机电系统制造过程中，整个硅晶圆表面通过电化学方法选择性沉积金属微结构的关键工艺。该技术的核心在于其晶圆级和图形化特性：它能在同一时间对晶圆上的成千上万个器件结构进行批量加工，极大地提高了生产效率和一致性，是实现MEMS器件低成本、批量化制造的核心技术之一。

电解质的化学性质(例如，离子类型和浓度、pH值、添加剂类型)、工艺过程中的物理参数(例如，温度、流体、电流)以及衬底特征(表面质量、形状)都强烈影响着电镀金属材料或合金材料的特性。电镀工艺必须考虑待镀金属或微结构的形状以适应具体应用要求。

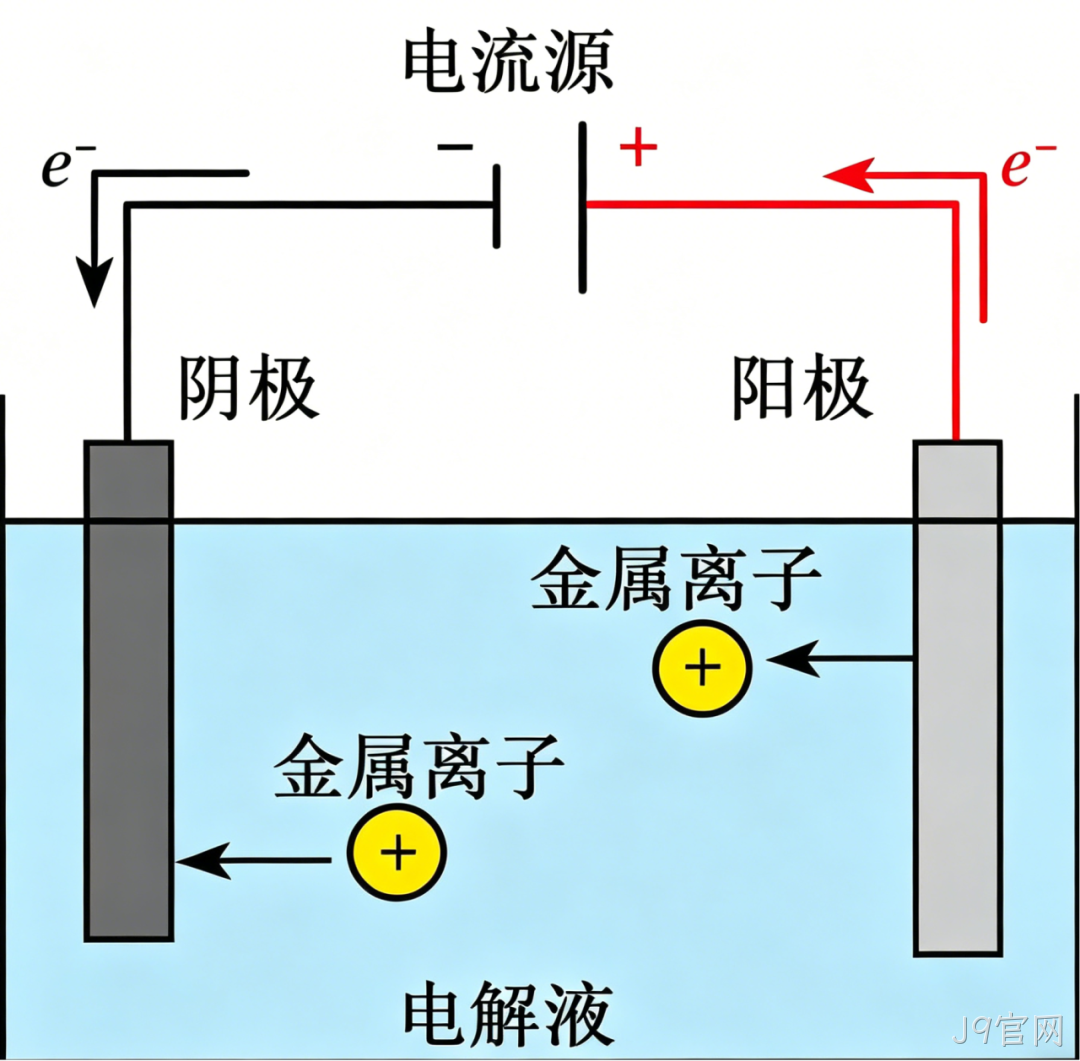

下图描述了电化学淀积的一般装置和反应过程。两个电极浸入电解液中并通电流，这时阴极处发生还原反应(电子吸收)，阳极处发生氧化反应(电子释放)。电镀中，衬底作为阴极还原出金属离子，形成固体晶格，而阳极则在电镀过程中通过氧化而溶解。

通常，利用稳定的阳极氧化(待电镀的金属)为电解液中金属离子的补充提供保障。但是，另一些情况下，如电镀金，有时使用铂这样的惰性阳极。这时电解液中金属离子的补充只能是人为地添加金属盐。

电镀工艺的核心技术要素

镀液化学体系

组分

作用

典型浓度与实例

金属盐

提供金属离子

CuSO₄5H₂O: 50-200 g/L

导电盐

提高溶液电导率

H₂SO₄: 50-200 g/L

氯离子

辅助阳极溶解

影响添加剂行为

Cl⁻: 30-100 ppm

加速剂

促进底部填充

抑制侧壁沉积

SPS: 1-10 ppm

抑制剂

抑制表面沉积

促进平整化

PEG: 100-1000 ppm

整平剂

抑制凸起

改善宏观均匀性

季铵盐、吖啶橙: 10-50 ppm

核心组件：

电镀槽：采用防腐蚀材料（如PP/PTFE），集成真空脱气与温控单元。

阳极系统：可旋转铂金钛网实现电流密度均匀分布。

晶圆夹具：水平/垂直两种布局。

电源系统：提供电镀过程所需的稳定电流和电压。

搅拌系统：用于保持电镀液的均匀性和稳定性。

控制系统：对整个电镀过程进行监控和控制，确保设备正常运行。

工艺流程：

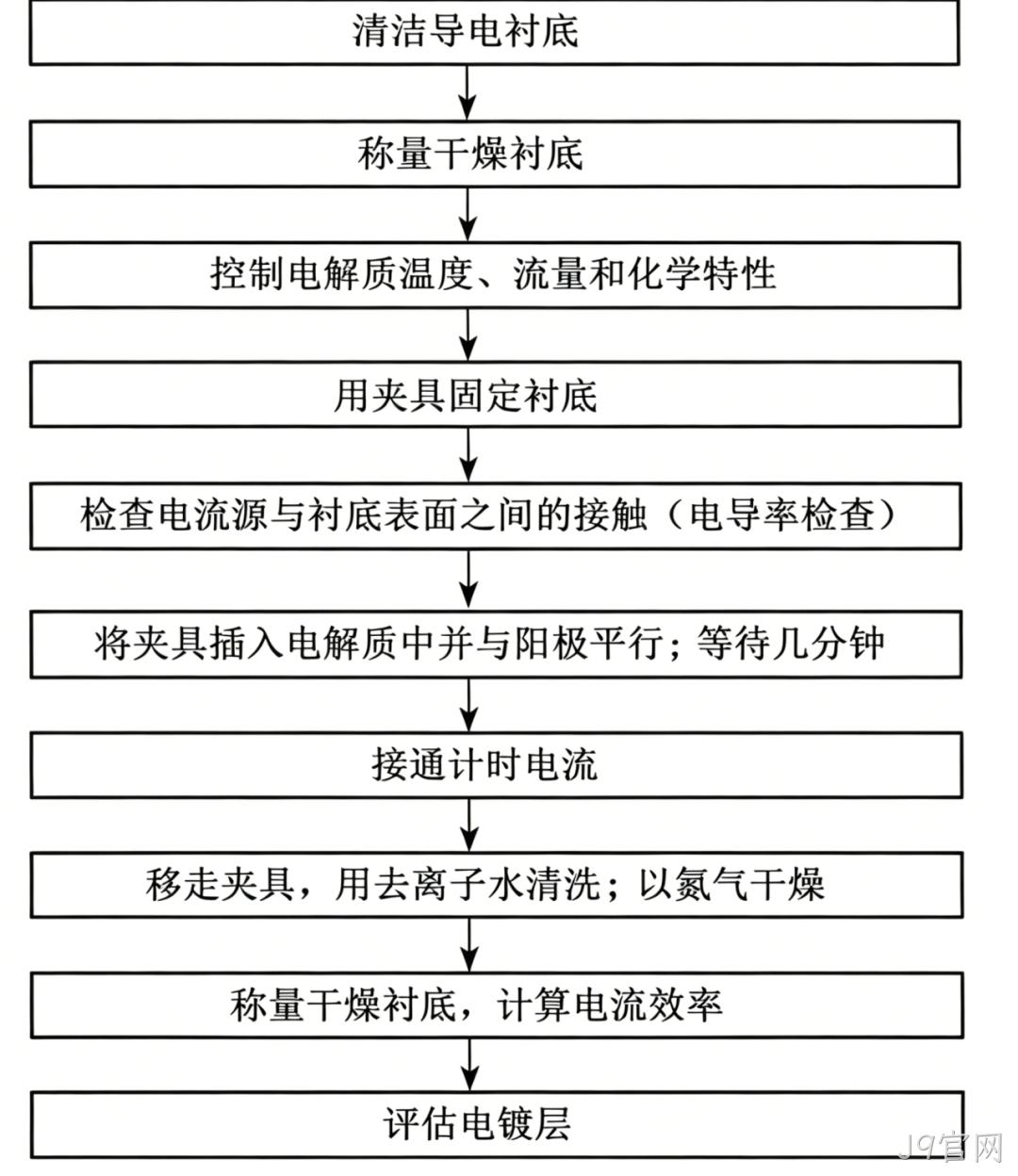

一般的电镀流程可概述为如图所示。其中清洗过程必须适应于衬底。常采用去离子水清洗，然后用氮气干燥，以获得洁净表面。通过称量电镀前后衬底的重量可计算电流效率，它是评估工艺重复性的一个重要参数值。电镀中，为了确保良好的性能和可重复性，应当精确控制工艺过程中的温度、电解液循环和电解槽各物质的化学特性。此外，pH值的控制也是至关重要的。

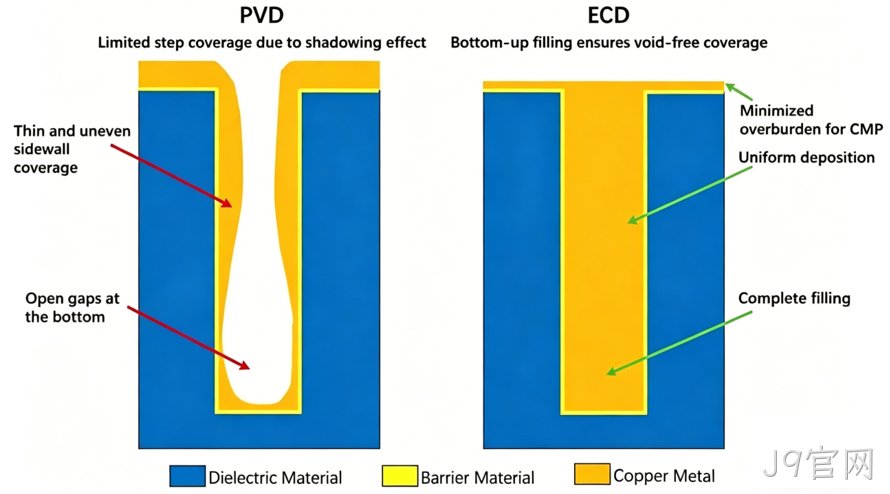

晶圆级电镀的优势在于，第一，能够完美填充光刻胶定义的深槽、孔洞和复杂三维图形，这是PVD难以实现的，如下图所示；第二，低成本，电镀金属不同于正面薄膜沉积工艺，它只在有图形的位置沉积，减小了金属尤其是贵金属的浪费；第三，厚膜沉积的选择之一，晶圆级电镀可以实现几微米到几十微米的金属沉积。

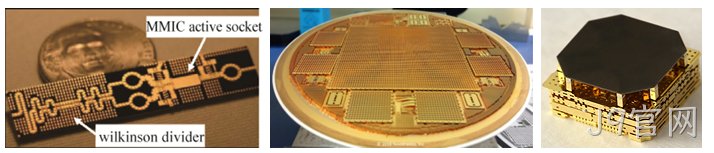

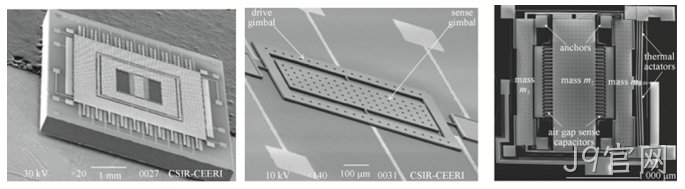

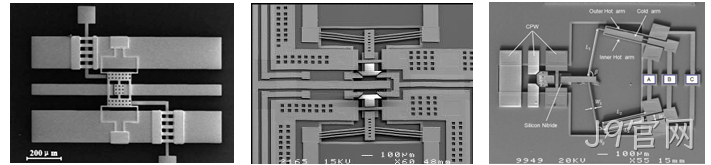

MEMS晶圆级电镀技术广泛应用于晶圆级封装（WLP）与先进封装：凸点制备，制造用于倒装芯片焊接的金凸块、焊料凸块（通常先电镀铜柱，再电镀锡银等焊料）；再布线层（RDL），电镀铜线，将芯片的焊盘重新布局到更利于封装的位置；硅通孔（TSV）填充，为三维集成堆叠芯片，在硅片上钻孔并用电镀铜完全填充，实现垂直互连。下图展示了MEMS的电镀工艺在惯性传感器、微同轴器件和射频器件中的应用。
